Trong bối cảnh đô thị hóa nhanh và xu hướng phát triển công trình xanh, hệ thống tự động hóa tòa nhà (BMS – building management system) không còn là hạng mục “nâng cao” mà đã trở thành một phần cốt lõi trong thiết kế các tòa nhà văn phòng, chung cư cao tầng, khách sạn, trung tâm thương mại và nhà máy thông minh.

Một hệ thống BMS được thiết kế và thi công đúng chuẩn không chỉ giúp chủ đầu tư kiểm soát vận hành hiệu quả, mà còn mang lại lợi ích lâu dài về tiết kiệm năng lượng, an toàn và tối ưu chi phí vòng đời công trình.

Vậy hệ thống BMS là gì, quy trình thiết kế – thi công ra sao và đâu là những yếu tố then chốt quyết định hiệu quả đầu tư?

Danh mục bài viết

1. Hệ thống tự động hóa tòa nhà (BMS) là gì?

Hệ thống tự động hóa tòa nhà (building management system – BMS, còn gọi là BAS) là một hệ thống điều khiển và giám sát tập trung, sử dụng phần mềm và các bộ điều khiển thông minh để quản lý toàn bộ hệ thống kỹ thuật trong tòa nhà.

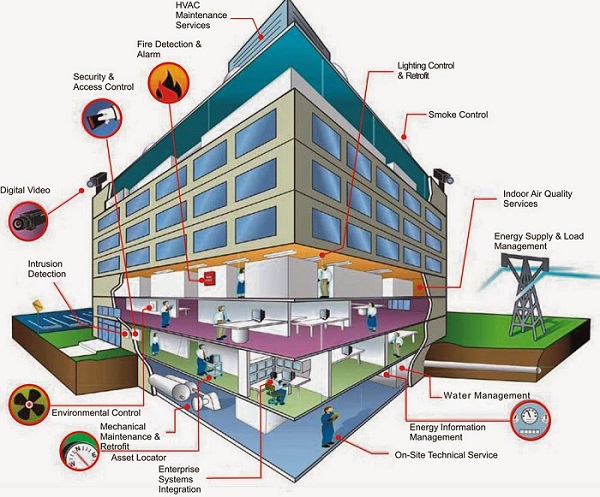

Các hệ thống thường được tích hợp vào BMS bao gồm:

hệ thống điện và chiếu sáng.
hệ thống điều hòa không khí và thông gió (HVAC).
hệ thống phòng cháy chữa cháy (fire alarm, smoke control).
hệ thống an ninh, kiểm soát ra vào và camera giám sát.
hệ thống cấp thoát nước, bơm và bể chứa.
hệ thống thang máy và các thiết bị kỹ thuật khác.

Thay vì vận hành rời rạc từng hệ thống, BMS cho phép tất cả được quản lý trên một nền tảng thống nhất, theo thời gian thực.

Lợi ích cốt lõi của hệ thống BMS

Tiết kiệm năng lượng hiệu quả
Nhờ khả năng tự động điều chỉnh theo tải thực tế và lịch vận hành, BMS giúp giảm từ 15% đến 30% chi phí điện năng, đặc biệt đối với hệ thống HVAC và chiếu sáng.

Quản lý vận hành tập trung
Toàn bộ trạng thái thiết bị, cảnh báo và dữ liệu vận hành được hiển thị trên một giao diện duy nhất, giúp bộ phận kỹ thuật dễ dàng giám sát và ra quyết định.

Nâng cao mức độ an toàn
Hệ thống phát hiện sớm các sự cố như cháy nổ, rò rỉ nước, quá tải điện hoặc xâm nhập trái phép, từ đó giảm thiểu rủi ro cho con người và tài sản.

Kéo dài tuổi thọ thiết bị
Thiết bị được vận hành đúng chế độ, hạn chế bật tắt đột ngột, kết hợp bảo trì dự báo dựa trên dữ liệu thực tế.

Gia tăng giá trị bất động sản
Các tòa nhà được trang bị BMS luôn được đánh giá cao hơn về tiêu chuẩn kỹ thuật, khả năng vận hành và tính bền vững.

2. Quy trình thiết kế hệ thống BMS chuẩn quốc tế

Thiết kế BMS không đơn thuần là “chọn thiết bị và đấu nối”, mà là một bài toán tổng thể về kiến trúc hệ thống, khả năng mở rộng và chi phí vòng đời.

Bước 1: khảo sát hiện trạng và phân tích nhu cầu

Đơn vị tư vấn cần làm rõ các yếu tố:

loại hình công trình (văn phòng, chung cư, khách sạn, nhà máy).
quy mô diện tích, số tầng và mật độ sử dụng.
danh sách hệ thống kỹ thuật cần tích hợp.
mục tiêu ưu tiên của chủ đầu tư: tiết kiệm năng lượng, an ninh, hay vận hành linh hoạt.

Ở bước này, việc xác định đúng nhu cầu sẽ tránh tình trạng “đầu tư quá mức” hoặc hệ thống không đáp ứng thực tế vận hành.

Bước 2: xây dựng kiến trúc hệ thống BMS

Hệ thống BMS thường được thiết kế theo mô hình 3 lớp tiêu chuẩn:

Lớp chấp hành (field level)
Bao gồm các cảm biến và cơ cấu chấp hành như: cảm biến nhiệt độ, độ ẩm, CO2, áp suất, công tắc, van điều khiển, động cơ, relay.

Lớp điều khiển (automation level)
Sử dụng các bộ điều khiển DDC hoặc PLC để thu thập tín hiệu, xử lý logic điều khiển và gửi lệnh xuống thiết bị.

Lớp quản lý (management level)
Bao gồm máy chủ, phần mềm BMS, giao diện HMI/SCADA, nơi người vận hành theo dõi, điều chỉnh và xuất báo cáo.

Bước 3: lựa chọn giao thức truyền thông

Việc lựa chọn giao thức quyết định khả năng tương thích và mở rộng hệ thống trong tương lai.

Một số giao thức phổ biến gồm:

BACnet: tiêu chuẩn mở, rất phổ biến trong BMS hiện đại.
Modbus: đơn giản, chi phí thấp, phù hợp giám sát thiết bị.
LonWorks: ổn định, dùng nhiều trong các hệ thống cũ.
Zigbee, KNX: thường áp dụng cho chiếu sáng và nhà thông minh.

3. Quy trình thi công hệ thống tự động hóa tòa nhà

Thi công BMS đòi hỏi sự phối hợp chặt chẽ giữa các đội M&E, IT và nhà thầu xây dựng.

Giai đoạn 1: thi công hạ tầng cáp và mạng truyền thông

Lắp đặt hệ thống cáp tín hiệu như RS485, Cat6, cáp quang từ trung tâm điều khiển đến từng khu vực.
Cáp phải được đi độc lập với cáp điện lực để tránh nhiễu và đảm bảo độ ổn định tín hiệu.

Giai đoạn 2: lắp đặt thiết bị hiện trường và tủ điều khiển

Lắp đặt cảm biến, bộ chấp hành theo đúng vị trí thiết kế.
Lắp đặt tủ DDC/PLC tại phòng kỹ thuật hoặc từng tầng, đảm bảo điều kiện thông gió và an toàn điện.

Giai đoạn 3: lập trình và tích hợp hệ thống

Kỹ sư tiến hành:

lập trình logic điều khiển cho từng hệ thống.
thiết kế giao diện đồ họa trực quan cho người vận hành.
xây dựng các kịch bản tự động hóa như lịch vận hành, chế độ tiết kiệm năng lượng, chế độ khẩn cấp.

Giai đoạn 4: kiểm tra, chạy thử và nghiệm thu (commissioning)

Hệ thống được kiểm tra toàn diện, mô phỏng các tình huống sự cố như mất điện, báo cháy, lỗi thiết bị để đảm bảo phản ứng chính xác và đồng bộ.

4. Các yếu tố ảnh hưởng đến báo giá thiết kế và thi công BMS

Chi phí đầu tư hệ thống BMS phụ thuộc vào nhiều yếu tố:

số lượng điểm điều khiển và giám sát (points).
quy mô và độ phức tạp của công trình.
thương hiệu thiết bị sử dụng.
mức độ tích hợp và yêu cầu tùy biến phần mềm.
chi phí bảo trì và hỗ trợ kỹ thuật sau bàn giao.

Các thương hiệu lớn như Siemens, Honeywell, Schneider Electric hay Johnson Controls thường có chi phí cao hơn, nhưng đổi lại là độ ổn định, bảo mật và khả năng mở rộng lâu dài.

5. Tại sao nên chọn đơn vị thiết kế và thi công BMS chuyên nghiệp?

Một hệ thống BMS nếu thiết kế và thi công không đồng bộ có thể gây lãng phí đầu tư và khó vận hành.
Đơn vị chuyên nghiệp sẽ mang lại:

giải pháp tối ưu chi phí và hiệu quả đầu tư (ROI).
hệ thống ổn định, dễ vận hành và bảo trì.
hỗ trợ kỹ thuật lâu dài và khả năng mở rộng trong tương lai.
hồ sơ kỹ thuật đầy đủ phục vụ quản lý và kiểm toán năng lượng.

Kết luận

Thiết kế và thi công hệ thống tự động hóa tòa nhà là nền tảng quan trọng để hình thành các công trình thông minh, an toàn và bền vững. Một giải pháp BMS được đầu tư bài bản không chỉ giúp tiết kiệm chi phí vận hành, mà còn nâng tầm giá trị và khả năng cạnh tranh của công trình trong dài hạn.

Nếu bạn đang chuẩn bị triển khai dự án và cần tư vấn chuyên sâu về BMS, tôi có thể hỗ trợ lập danh mục thiết bị (BOM), phân tích chi phí đầu tư hoặc so sánh chi tiết các giao thức như BACnet và Modbus để bạn lựa chọn giải pháp phù hợp nhất.
